Установка откатных ворот, инструкция

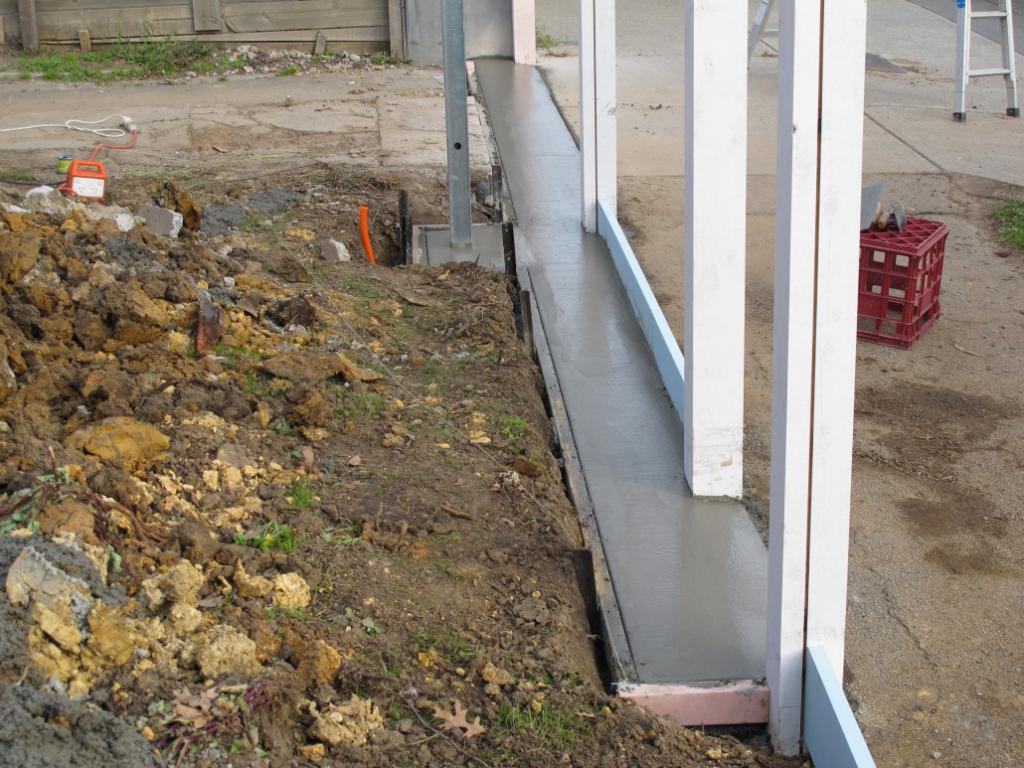

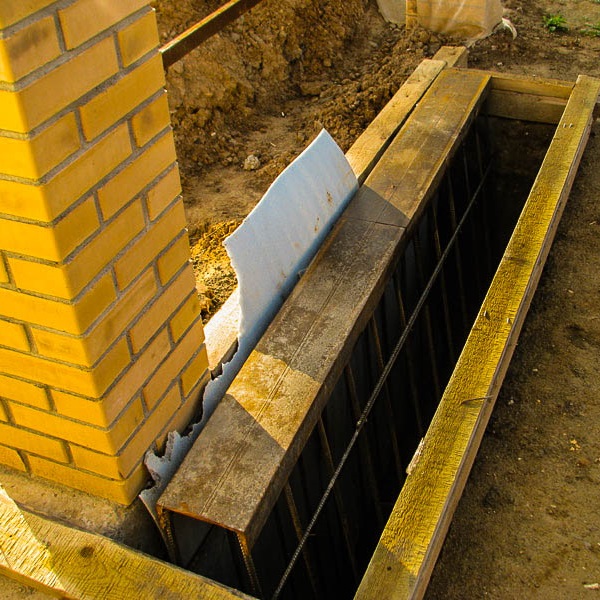

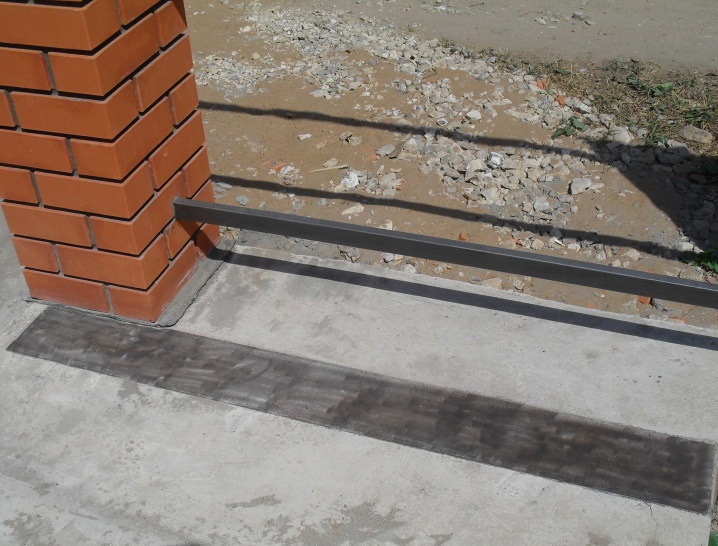

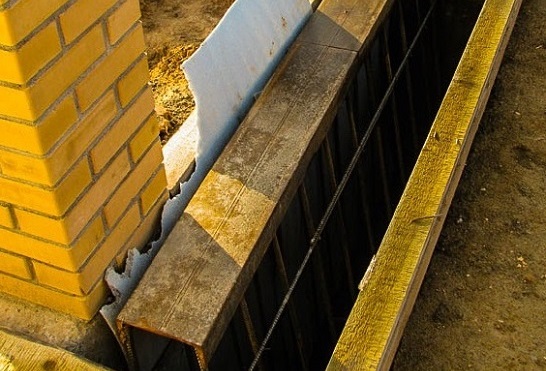

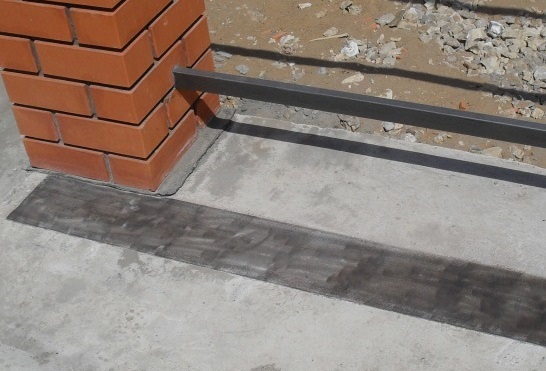

Работы по установке откатных ворот начинаются с определения расположения опорной площадки. Если вы хотите чтоб зазоры между столбиком забора и каркасом ворот были минимальными, располагайте закладную в плотную к опорному столбу. Откатные ворота отличаются как по конструкции так и по весу, так и закладная может быть двух видов: сварная из арматуры, залитая бетоном марки 250 - 300, так и усиленная швеллером. Глубина должна быть ниже точки промерзания грунта в регионе, (Минская область 1.5 - 2 метра). Длина закладной составляет 30% от общей длины каркаса ворот. Если ворота длиной 6 метров, то закладная должна составлять 1 метр 80 см, допускается и меньшая длина, но при этом увеличивается нагрузка на опорные ролики. Ширина 30 - 40 см. Для правильной установки закладная должна располагаться по одной линии со столбиками, не выше уровня дорожного полотна. Надо помнить, если к воротам будет подсоединяться автоматика требуется сразу подвести провода на электропитание и датчики движения.

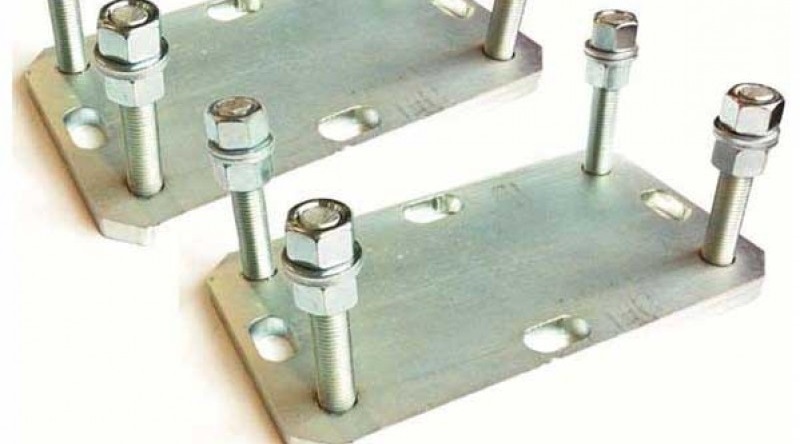

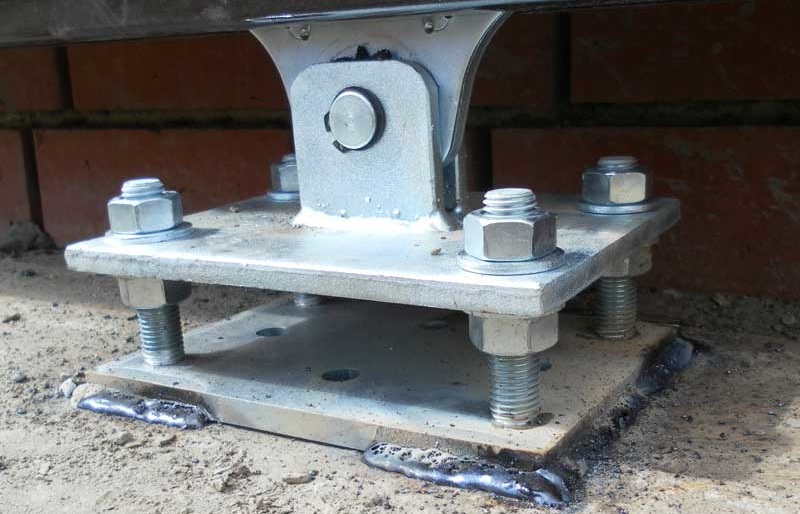

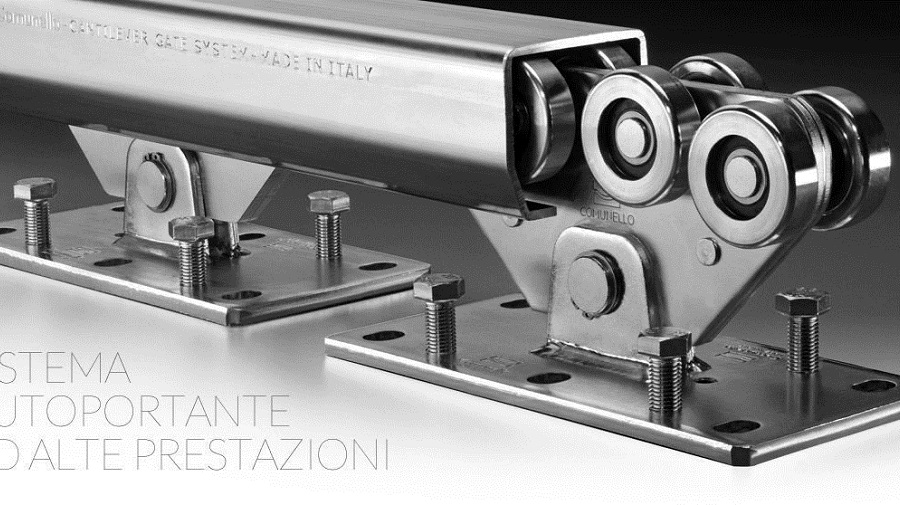

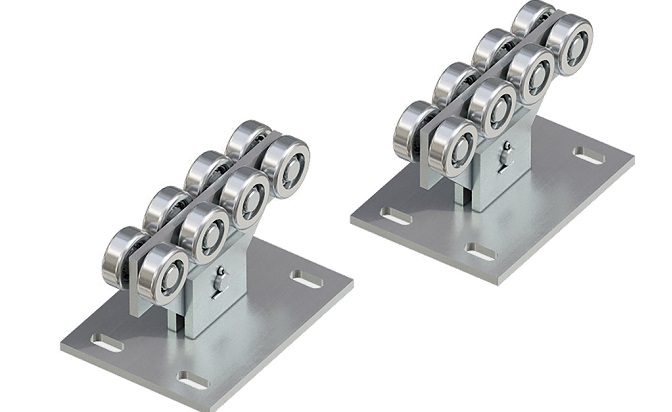

После бетонных работ приступаем к установке роликовых опор. В первую очередь устанавливаем ролики возле опорного столба, чем ближе к столбику тем меньше зазор будущих откатных ворот, помним что ролики в последующем должны регулироваться по вертикали на 1 - 3 см. При использовании швеллера — привариваются регулируемые площадки поставляемые производителем опор, если нет площадок используется шпилька 12 - 14 мм.(зависит от вида опор). Если используется бетонная закладная шпилька заменяется металлическим анкером длиной 22 - 24 см., диаметра 16 - 18 мм., при этом анкер углубляется только на 15 - 17 см., срезается лишняя втулка анкера так чтоб над бетоном осталось 5 - 7 см. анкера с резьбой. Роликовые опоры устанавливаются по одной линии с опорным и принимающим столбом. После закрепления опор пришло время монтировать откатные ворота.

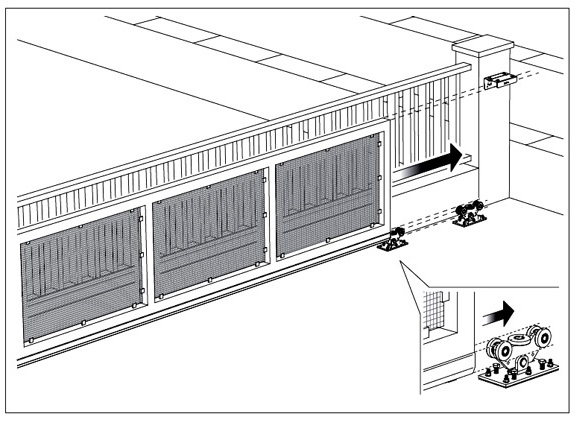

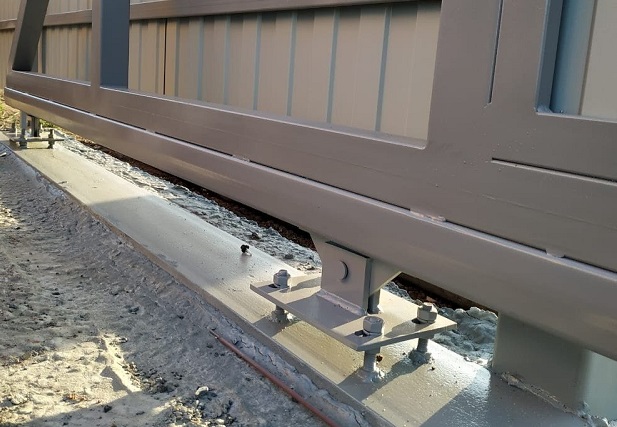

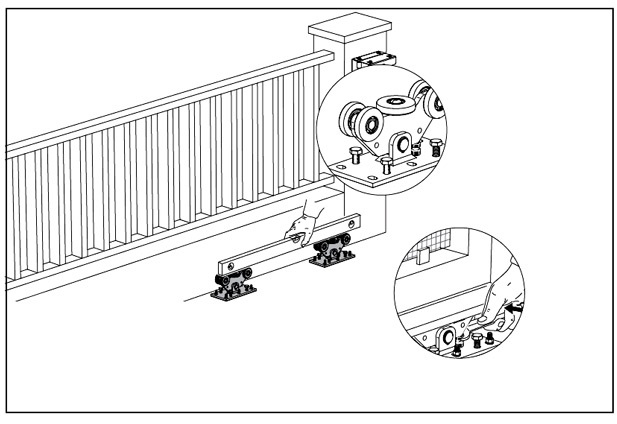

Роликовые опоры выравниваем по уровню и зажимаем гайками. Одеваем каркас ворот на ролики и доводим до принимающего столба, выравниваем ворота по горизонтали по уровню, монтируем верхний ролик на опорном столбе с зазором от верхней планки 2 - 3 см. Для завершения установки откатных ворот осталось установить опоры на принимающем столбе. Нижняя опора монтируется так чтоб ворота в закрытом положении слегка приподымались при закрытом положении, это способствует снятию нагрузки и увеличению срока службы роликовых опор. И в завершение устанавливаем задвижку для запирания ворот.
